| 項目 | 單位 | 規格 | ||
|---|---|---|---|---|

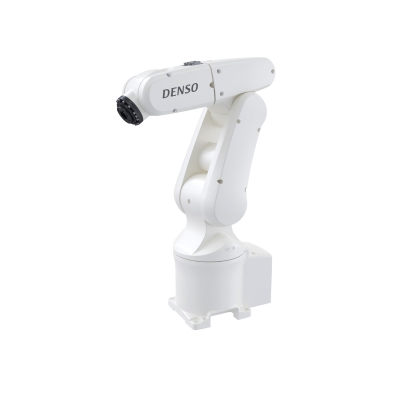

| 本體型式 | - | VP-5243 | VP-6242 | |
| 軸數 | - | 5 | 6 | |
| 位置檢測方式 | - | 絕對編碼器 | ||
| 驅動電機、制動器 | - | 帶全軸AC伺服電機 + 全軸制動器 | ||
| 機械臂全長(第1臂 + 第2臂) | mm | 430（210+220） | 420（210+210） | |
| 機械臂偏移 | J3(前臂) | mm | - | 75 |
| 動作領域(P點) | mm | 430 | 432 | |
| 動作角度 | J1 | 。 | ±160 | |
| J2 | ±120 | |||
| J3 | +136, -128 | +160, +19 | ||
| J4 | - | ±160 | ||
| J5 | ±120 | |||
| J6 | ±360 | |||
| 可搬運質量 | kg | 3（手腕部向下 ±45°以內）（*3） | 2.5（手腕部向下 ±45°以內）（*4） | |
| 合成速度(工具安裝面中心) | mm/sec | 3,900 | - | |
| 標準循環時間（*1） | sec | 0.99 | - | |
| 重復定位精度(工具安裝面中心)（*2） | mm | ±0.02 | - | |
| 容許慣性力矩 (慣性) | J4,J5 | kg㎡ | 0.04(*5） | 0.03 |
| J6 | 0.01 | 0.007 | ||
| 用戶用氣動配管 | - | 4系統（φ4×4） | ||
| 用戶用信號線 | - | 9芯（近接傳感器等的信號線） | ||
| 空氣源 | 常用壓力 | MPa | 0.10～0.39 | |
| 容許壓力 | 0.49 | |||
| 空氣傳播噪音（A加權等效連續聲壓級） | dB | 80以下 | ||
| 質量 | kg | 約13 | 約15 | |
*1.負荷1kg時，用機器人將物體舉起至25mm的高處，在相距300mm的兩點間往返所需的時間。
*2.重復定位精度是周圍環境溫度恒定時的精度。
*3.手腕部向下超過±45°時，可搬運質量為2.5kg。
*4.手腕部向下超過±45°時，可搬運質量為2kg。
*5.VP-5243無J4。
